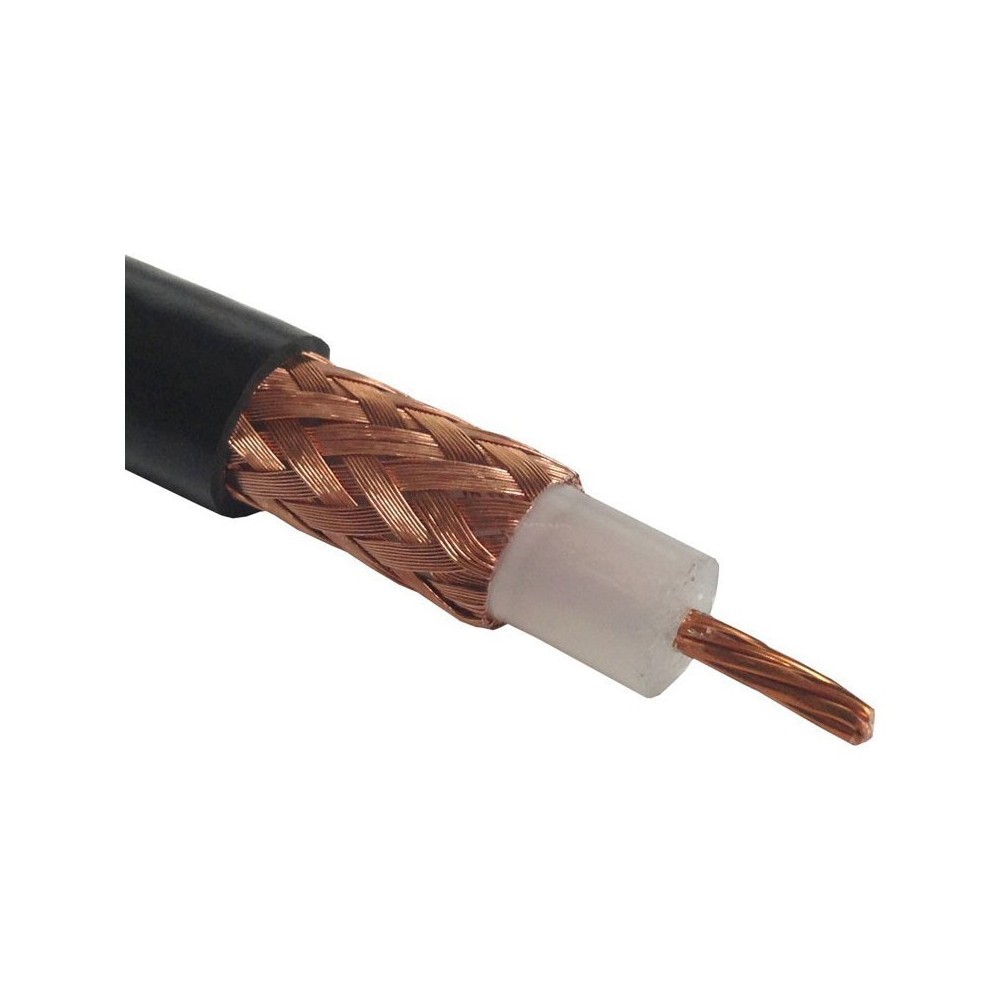

RG-213 coax kabl MIL-C-17 (CK2775407)

DRAKA RG-213 koaksijalni kabel MIL-C-17 (CK2775407)
DRAKA RG-213 je visokokvalitetni 50 Ω koaksijalni kabel prema MIL-C-17 standardu, dizajniran za pouzdanu prenosnu liniju RF signala do ultra-visokih frekvencija. Sa snažnim bakarnim pletenim oklopom i poliuretan-polietenom izolacijom, ovaj kabel pruža nisku atenuaciju, visok nivo prigušenja šuma i izvanrednu mehaničku izdržljivost. Oznaka CK2775407 potvrđuje vojni tip odobren za zahtevne primene u televizijskoj, radio-amaterskoj, satelitskoj i industrijskoj opremi. Tehničke karakteristike
Parametar Specifikacija
Standard MIL-C-17
Model/Tip DRAKA RG-213 (CK2775407)
Značka impedancija 50 Ω ± 2 Ω
Struktura provodnika Centralni solidni bakarni vodič, Ø 0,99 mm
Dielektrik Penični polietilen (PE)
Unutrašnji oklop Aluminijumska folija (100 %)
Spoljni oklop Čista bakarna pletenica (≥ 95 % pokrivenost)
Vanjski omotač Crni UV-otporni polietilen (PE)
Kapacitet (center-to-center) ≈ 101 pF/m
Veličina kabla (Ø) ≈ 10,3 mm
Brzina prenosa ≈ 0,66 c (66 % brzine svetlosti)
Atenuacija (@ 100 MHz) ≈ 0,08 dB/m
Atenuacija (@ 400 MHz) ≈ 0,17 dB/m
Atenuacija (@ 1 GHz) ≈ 0,32 dB/m
Maksimalni radni napon 2 500 V
Temperaturni opseg −55 °C – +85 °C
Težina ≈ 80 g/m
