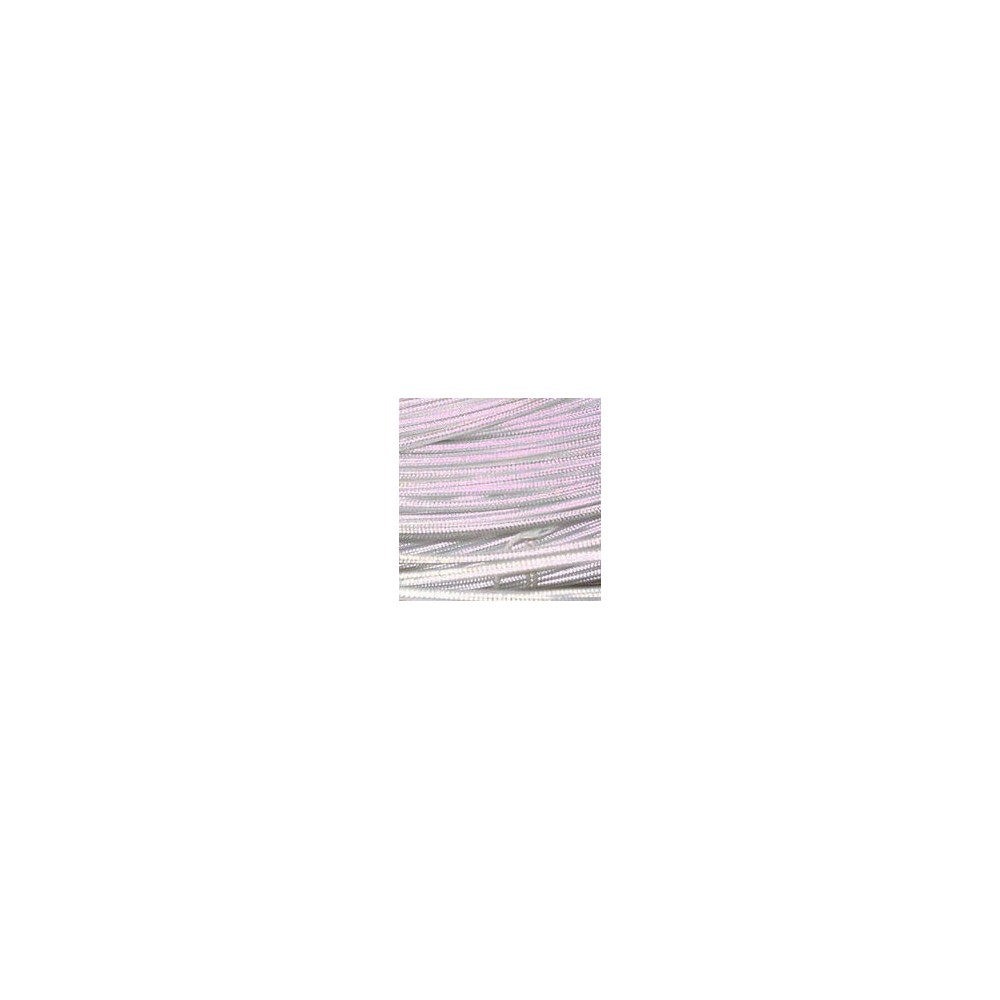

Kabel koaksijalni 50R 2mm/0,36mm Srebro

Opis
1 : Unutrašnji provodnik 2 : Izolacija 3 : Vanjski provodnik 4 : Plašt

Širina i prečnik žica unutrašnjeg provodnika, mm
7x0,12
1. Unutrašnji provodnik
Posrebrena žica od legure BrKhTsrK
Nominalni prečnik provodnika 0,36 mm
2.
Čvrsta izolacija; fluoroplast-4MB Prečnik izolacije (1,00±0,05) mm
3. Vanjski provodnik
Oplet od posrebrenih bakarnih žica nominalnog prečnika 0,06 mm; gustina pletenice (75-85)%; ugao pletenice ne manji od 70°
4. Plašt
Ftoroplast F-4MB; Spoljni prečnik kabla (1,7+0,15/0,1) mm
Karakteristike kabla RK 50-1-24

Talasna impedansa, Ohm
50±2
Minimalna radna temperatura, °C
-150
Smanjena radna temperatura na krivinama, °S
-60
Maksimalna radna temperatura, °S
+200
Koeficijent slabljenja, ne više od, dB/m, na frekvenciji od 0,045 GHz
0,3
Koeficijent slabljenja, ne više od, dB/m, na frekvenciji od 0,2 GHz
0,62
Koeficijent slabljenja, ne više od, dB/m, na frekvenciji od 3 GHz
2,8
Koeficijent slabljenja, ne više od, dB/m, na frekvencija 15 GHz
9,0
Spoljni prečnik kabla, mm
1,7 (+0,15/-0,10)
Težina kabla, kg/km
6,85
Dozvoljeno 5000 savijanja po uglu ±30° (prečnik 10 mm, težina opterećenja 25 g) temperatura (25±10) ° C
GOST \ TU
TU 16-505.766-80
Napon početka unutrašnjih pražnjenja u izolaciji RK 50-1-24: na frekvenciji od 50 Hz ne manje od 0,7 kV godina
Minimalni radijus savijanja

Prilikom transporta i skladištenja - 10 mm.
Kod montaže na temperaturi od 5 °C i više - 5 mm, ispod 5 °C - 10 mm.
Dužina konstrukcije


Referentne karakteristike

Električni kapacitet, pF/m - 95
Koeficijent skraćenja talasne dužine - 1,43
Otpor električne izolacije, TΩ-m, ne manje od - 5
