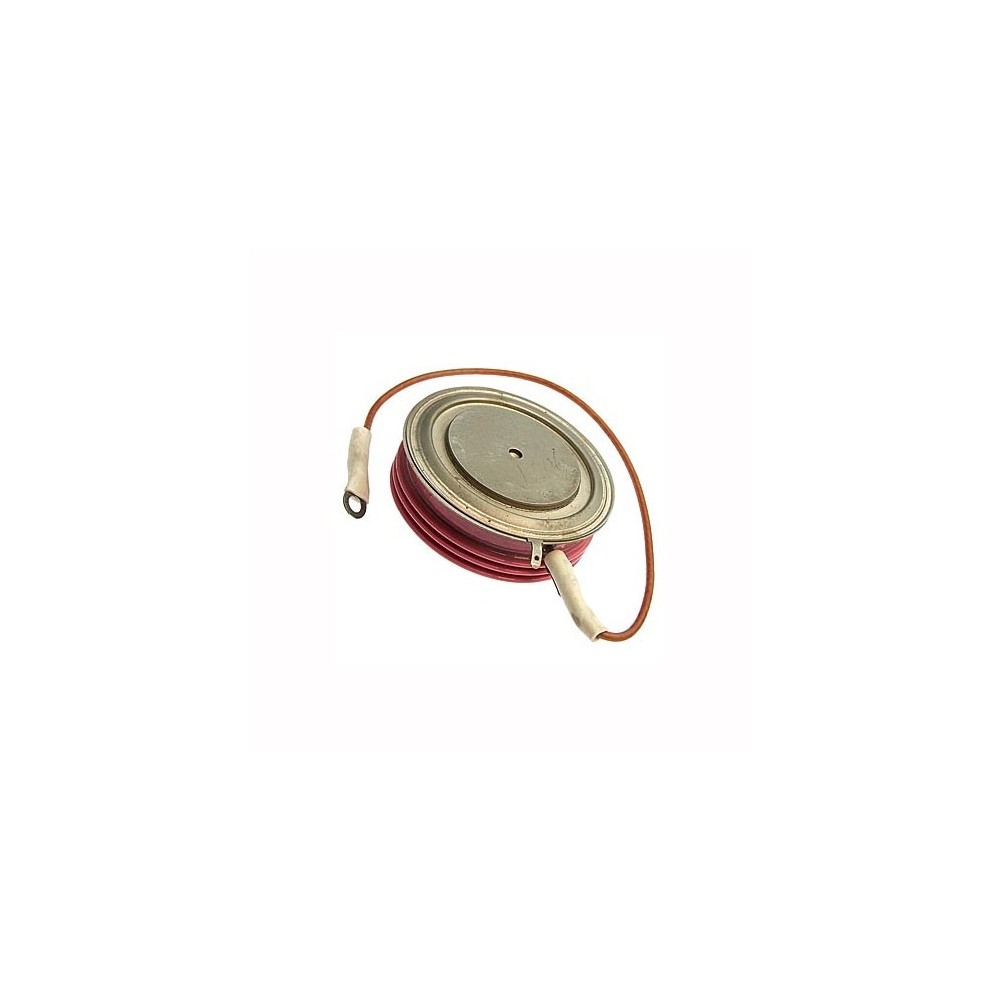

Tiristor brzi 400A 500V TB400-5 65X24mm

Kratak tehnički opis brzog tiristora TB400-5
TB400-5
Tiristor TB400-5 velike brzine, poluprovodnik, silicijum, difuzija, pnpn struktura, dizajn tableta.
Dizajniran za rad u strujnim krugovima istosmjerne i naizmjenične struje frekvencije do 10 kHz i jačine struje ne većom od 400 A. Brzi
tiristor TB400-5 koristi se kao ključni elementi u industrijskim energetskim pretvaračima, gdje se kratki obrtni vremena uključivanja i isključivanja, visoke stope rasta struje i napona.
Proizvedeni su u zapečaćenom metal-keramičkom kućištu dizajna tableta i imaju visoku nosivost struje na visokim frekvencijama.
Anoda i katoda su ravne baze, sa polaritetom identifikovanim simbolom polariteta koji je odštampan na keramičkom telu ili nalepnici tiristora.
Vazdušno hlađenje, prirodno ili prisilno.
Tip korištenog hladnjaka: O343-150.
Brzi tiristor TB400 proizvodi se u klimatskim verzijama "UHL" kategorije postavljanja "2" i "T" kategorije postavljanja "3" prema GOST 15150-69 i GOST 15543-70.
Tiristor omogućava rad na temperaturama okoline od -50 do +45 °C, atmosferskom pritisku od najmanje 0,085 MPa, relativnoj vlažnosti od 98% na 35 °C bez kondenzacije vlage.
Otporan na sinusne vibracije u frekvencijskom opsegu 1-100 Hz sa ubrzanjem od 49 m/s2 i ponovljene udare sa ubrzanjem od 147 m/s2.
Ukupne dimenzije tiristora:
— prečnik — 65 mm;
— prečnik dodirnih površina — 40 mm;
— visina — 24 mm.
Masa tiristora nije veća od 420 g.
